2016年4月20日
非接触型イオンビーム強度モニター
理研No. 08150
発明者
加治 大哉、森本 幸司(超重元素分析装置開発チーム)、門叶 冬樹(前: 森田超重元素研究室、現:超重元素分析装置開発チーム)
背景
非接触型イオンビーム強度モニターは、原子番号113番の新元素探索実験において開発された技術です。ハイパワー化するイオンビーム加速器施設において、ビームを停止せずオンラインで効率的にビーム強度をモニターする必要性から考案されたものです。時系列でデータを取得することで、加速装置の安定度をモニターする事も可能になります。
概要
イオンビームが希薄なガス中を通過する際の相互作用で生じるガスシンチレーションを光学フィルターに通した後、光電子増倍管で信号増幅しパルスモードで発光強度を測定します。ガスシンチレーションの発光強度はビーム強度との相関関係を利用することで、広い強度ダイナミックレンジで非接触測定を行えます。従来法の一つである電荷誘導ピックアップ型ビーム強度モニターでは困難な弱い強度でも測れることが本発明の特徴です。

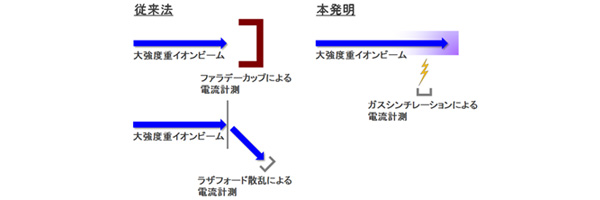

図1:ビーム強度測定の従来法と本発明

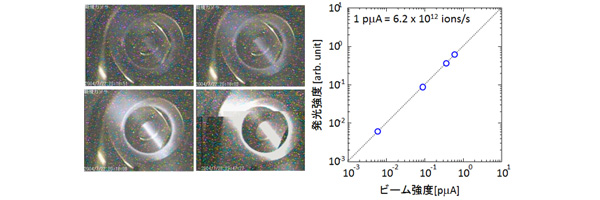

図2:ガスシンチレーションの発光強度とビーム強度の相関関係

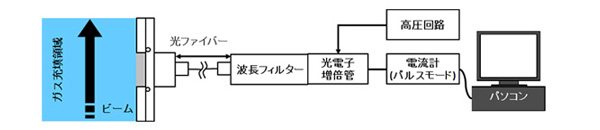

図3:非接触型イオンビーム強度モニター装置の構成
利点
- 非接触イオンビーム強度測定
- オンライン測定
- 広い強度ダイナミックレンジ
- 微弱強度に対応
応用
- 非接触イオンビーム強度測定
- ガス荷電ストリッパーとの併設
- 超重元素探索における膜厚減衰モニター
- 加速装置安定度モニター
文献情報
- 1.特許第6308514号
- 2.D. Kaji, K. Morimoto, and F. Tokanai, Nucl. Instr. and Methods A737, p.p.19-21 (2014).
