発明者

大島 隆、大竹 雄次、前坂 比呂和（基盤光源チーム）、松原 伸一（高輝度光科学研究センター）

背景

X線領域の非常に輝度の高い光（XFEL）を使った実験が理研播磨SACLAで行われています。時間幅が数フェムト秒と非常に短いXFEL光を安定して供給するためには、電子銃から出る電子ビームのタイミングを、非常に高い精度で安定させる必要があります。そのためには高い精度で時間間隔を計測する装置が必要です。

概要

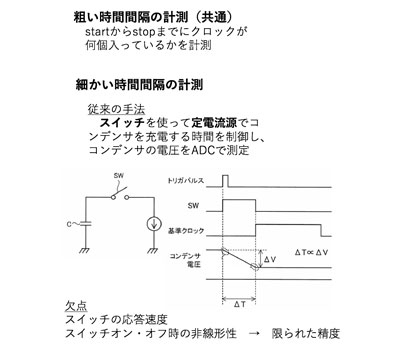

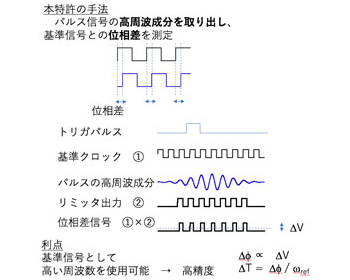

2つのパルス信号の時間差を高い精度で計測するために、パルス信号の高周波成分を抜き出し、基準高周波信号との位相差を求めることにしました。基準信号の周波数として5.7GHzと高い値を用いることにより、微小な時間変化を精度良く測定することができます。

利点

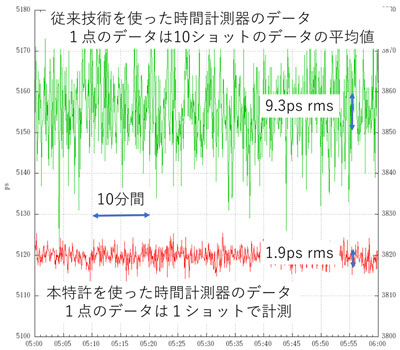

• ピコ秒以下の高精度の時間計測が可能
• 単パルスであっても高い精度の測定

応用

• 加速器のパルス機器のタイミングモニタ
• レーザーパルスと基準信号との間のタイミング計測

文献情報

• 1.特願2015-008638
